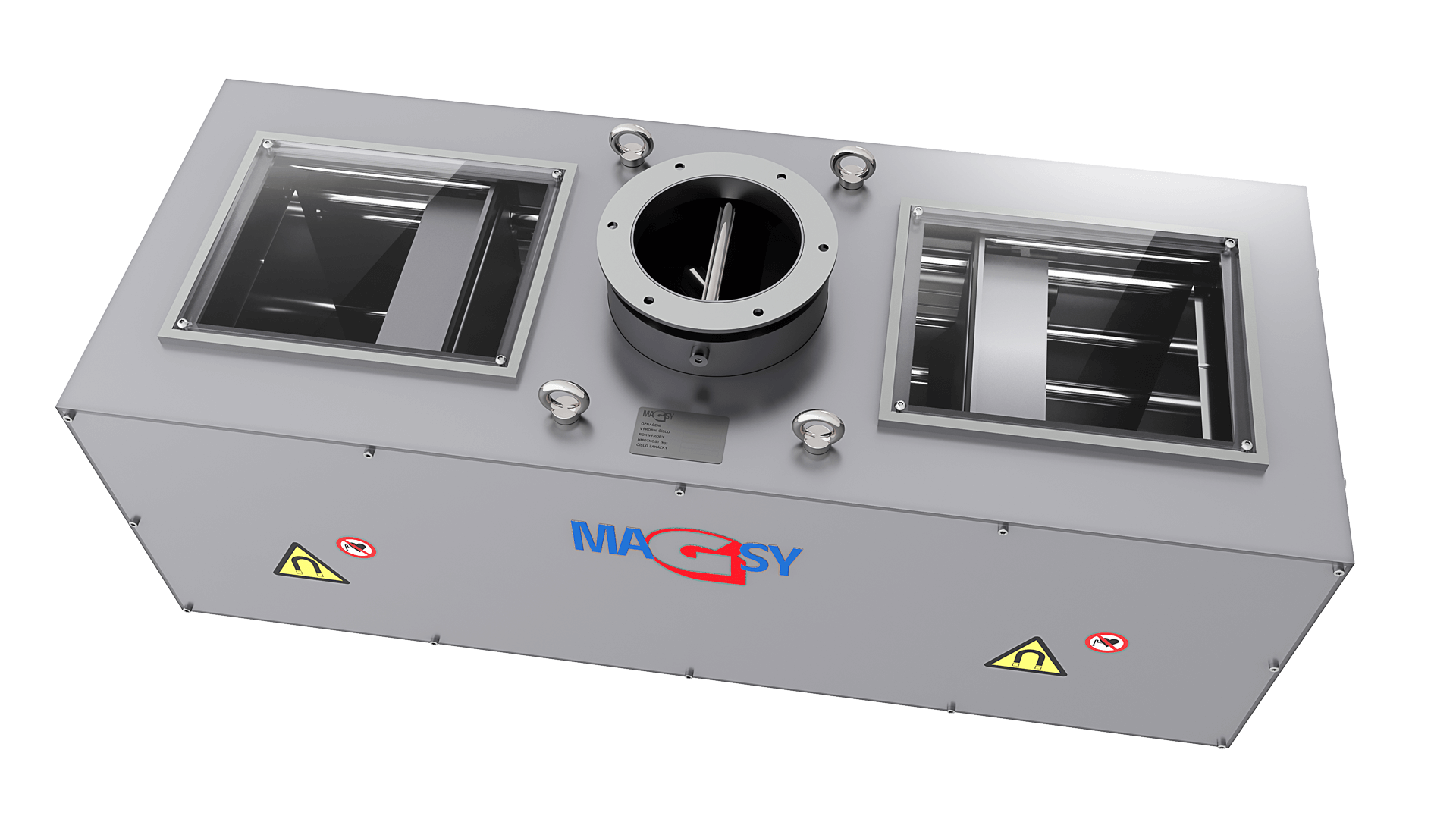

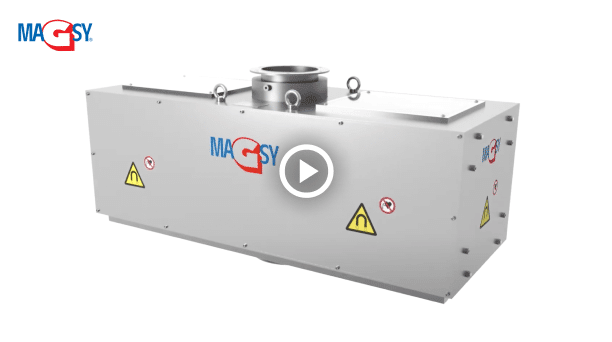

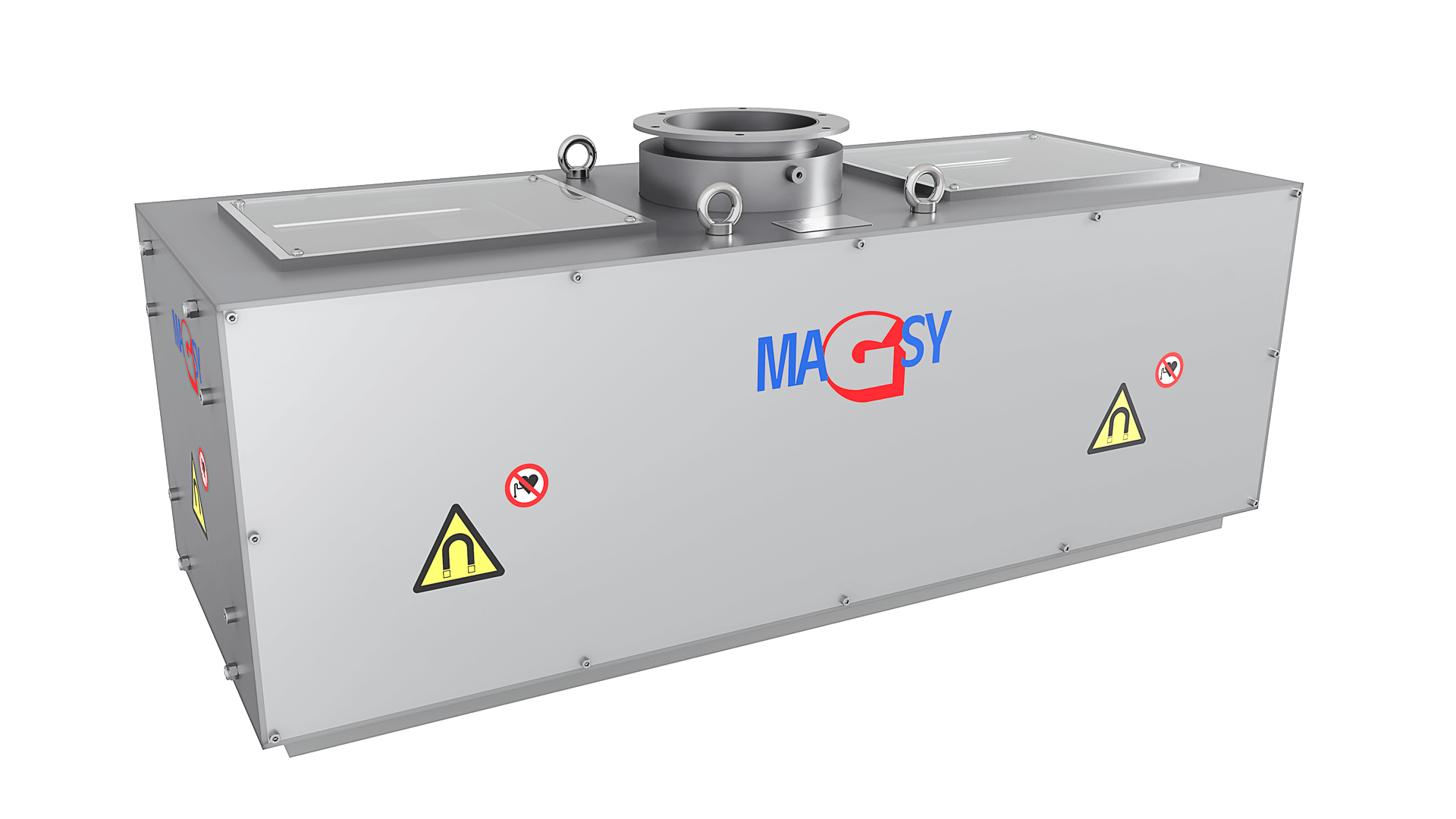

Пластинчасті магнітні сепаратори MSP FAC з автоматичною системою очищення
Пластинчасті магнітні сепаратори призначені як для захисту технологічного обладнання (виконання з феритовим осердям), так і для контролю та забезпечення чистоти кінцевого продукту (виконання з неодимовим осердям).
Високі магнітні характеристики в поєднанні з бездоганною якістю виготовлення та системою очищення задовольняють потреби найвибагливіших клієнтів у різних галузях промисловості, де висуваються високі вимоги до захисту технологічного обладнання та чистоти кінцевого продукту.
✓ Автоматична система очищення
✓ Феритове або неодимове осердя
✓ Захист технологічного обладнання
✓ Контроль кінцевого продукту
Принцип роботи сепаратора MSP FAC

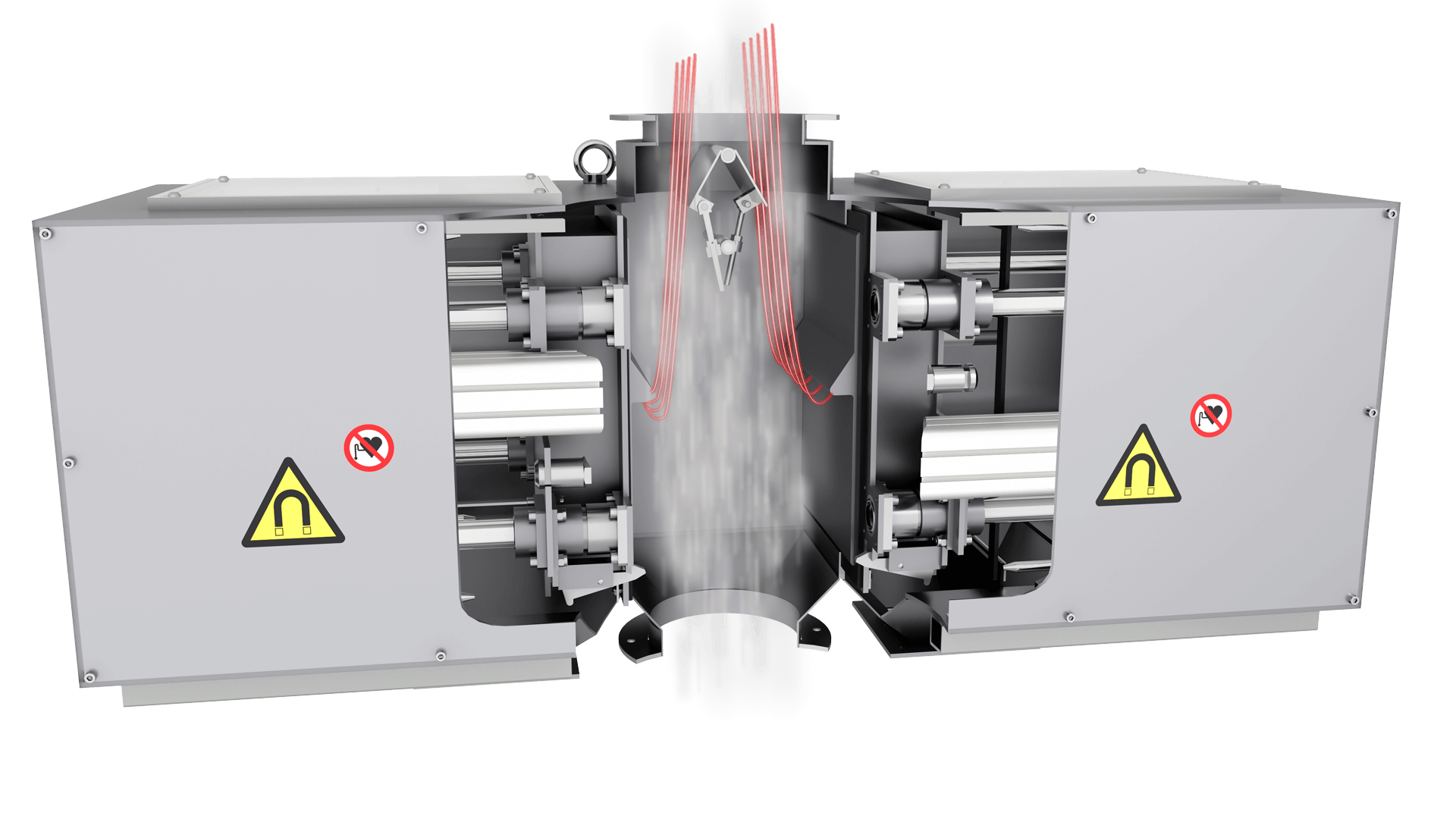

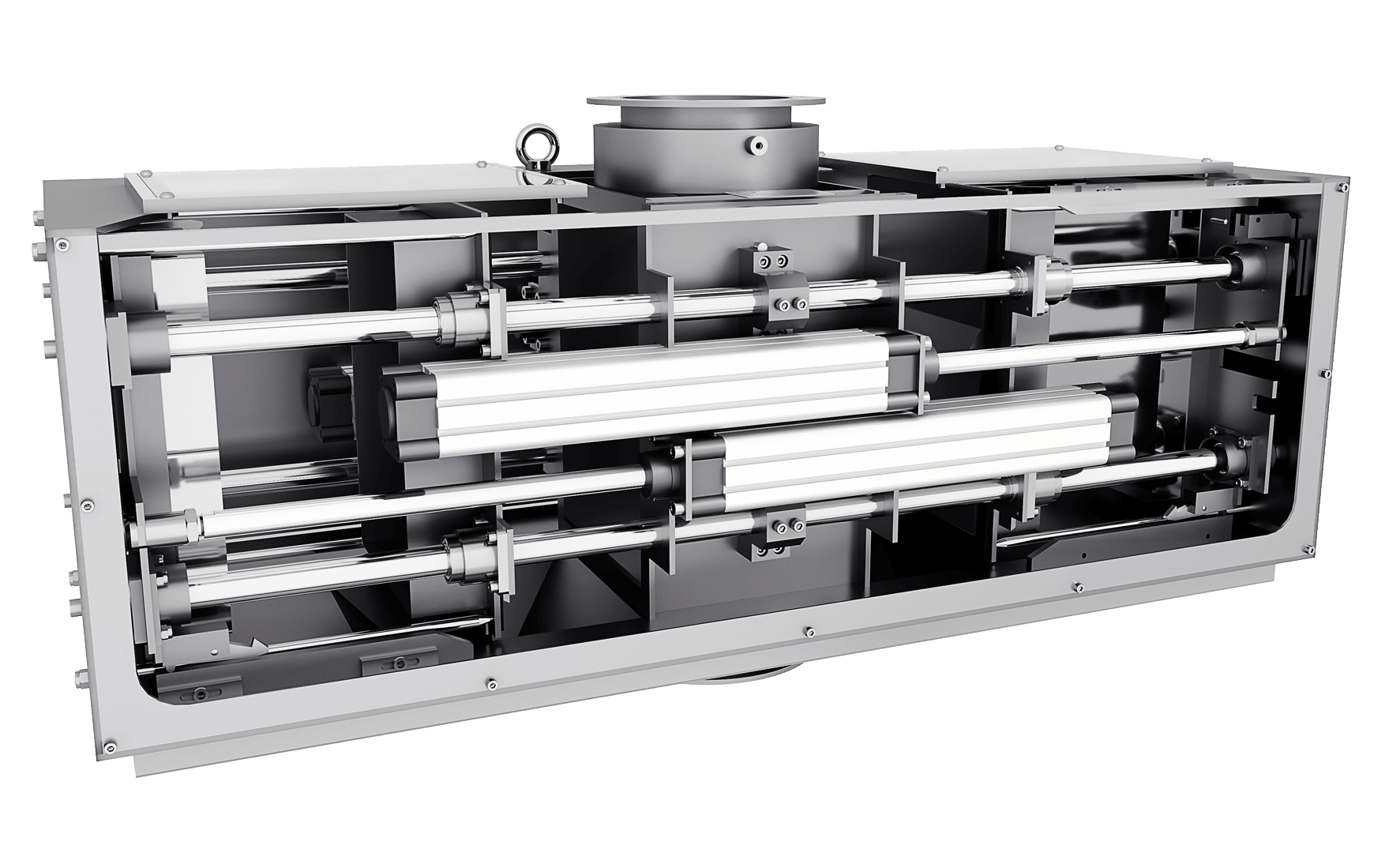

Магнітний сепаратор керується за допомогою пневматичних елементів FESTO. Система керування SIEMENS, що входить до комплекту постачання, придатна для використання на більшості промислових підприємств. Матеріал, що підлягає сепарації, проходить через центральну частину, де регульований розподільний козирок рівномірно спрямовує його потік на магнітні пластини. Під час автоматичного очищення пластини переміщуються до бічних частин сепаратора, де розмагнічуються, а вловлені домішки автоматично падають у бічні розвантажувальні жолоби. Завдяки унікальній конструкції магнітних осердь сепаратори серії MSP забезпечують відмінні магнітні характеристики по всьому поперечному перерізу потоку матеріалу.
Переваги магнітного сепаратора MSP FAC з автоматичною системою очищення
✓ Автоматизація процесу очищення підвищує продуктивність праці, не потребує участі оператора й допомагає запобігти недотриманню інтервалів очищення через людський фактор. Важливою перевагою є також високий рівень безпеки праці
✓ Застосування на виробництвах із високим вмістом феромагнітних домішок
✓ Регульований інтервал очищення залежно від кількості вловлених домішок
✓ Можливість підключення до центральної системи керування (стандартно — безпотенціальні контакти, опційно — PROFINET або PROFIBUS)
✓ Магнітне поле з великою глибиною дії, висока сила відриву та магнітна індукція
✓ Застосування також для матеріалів із низькою сипкістю та для абразивних сипких матеріалів — футерування зносостійким поліуретаном — відповідає вимогам харчової промисловості
✓ Для ділянок, де потрібна найвища якість сепарації або спостерігається підвищений вміст дуже дрібних феромагнітних домішок, розроблено пластинчастий сепаратор із 7 магнітними контурами
✓ Відповідає нормам для застосування в харчовій промисловості, зокрема EN 1935/2004
✓ Виготовлений із нержавіючої сталі 1.4301, елементи керування — від відомих виробників FESTO, Siemens і Rittal
✓ Підготовлений для трубопровідних систем DN 150/200/250/300. Підключення можна адаптувати за допомогою перехідників
✓ Міцність, довговічність, готовність до монтажу. Введення в експлуатацію та навчання персоналу опційно входять до комплекту постачання
✓ Сервісна підтримка безпосередньо на місці або дистанційно через GSM-модуль
✓ Сертифікат магнітних характеристик — вимірювання виконуються навченим персоналом за допомогою каліброваних приладів
✓ Регулярна щорічна перевірка та контрольні вимірювання сервісним відділом MAGSY безпосередньо на вашому підприємстві
Сфери застосування пластинчастих магнітних сепараторів на виробництві
Сепарація для забезпечення чистоти продукту
У разі встановлення на ділянці, де забезпечується безпечність і кінцева якість продукту, повністю автоматизований сепаратор MSP FAC оснащується неодимовим магнітним осердям, яке досягає винятково високих значень магнітної індукції та сили відриву. Для ділянок, де потрібна найвища якість сепарації або очікується підвищений вміст дуже дрібних феромагнітних домішок, розроблено пластинчастий сепаратор із 7 магнітними контурами.
Типорозміри
Серія MSP FAC у стандартному виконанні пропонується в розмірах для трубопровідних систем діаметром 150/200/250/300. Для інших розмірів або менших діаметрів можливе встановлення за допомогою перехідників.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Вимоги до підключення
✓ Електроживлення: 230/16 A
✓ Пневматика: стиснене повітря — постійний тиск 6 бар
Основні технічні характеристики
Магнітне оснащення
Феритові магніти з конструкцією, що забезпечує велику глибину дії магнітного поля, або дуже потужні магніти NdFeB, захищені пластиною з нержавіючої сталі 1.4301/1.4404
Термостійкість магнітного матеріалу
Анізотропний ферит 200 °C/NdFeB стандартно до 80 °C — опційно 120 °C, 150 °C
Магнітні характеристики
Ферит прибл. 2.100 G / 25 N на осерді /// 1.800 G / 20 N на контактній поверхні
NdFeB прибл. 6.000 G / 80 N на осерді/// 4.500 G / 60 N на контактній поверхні
Матеріал сепаратора
Стандартно: нержавіюча сталь 1.4301 / AISI 304
Опційно: нержавіюча сталь 1.4404 / AISI 316 L (для середовищ із кислим pH)
Стійкість до тиску
Не призначений для напірних трубопроводів
PLC — керування
Siemens
Пневматичні елементи керування
FESTO
Пневматичні та електричні розподільні шафи
Rittal
Обробка поверхонь
Зовнішні поверхні та корпус сепаратора: механізована струминна обробка керамічною сумішшю
Приєднувальні елементи
Стандартно 150×150/200×200/250×250/300×300
За вимогами замовника можливе підключення відповідно до конкретного місця встановлення за допомогою перехідників
Для роботи з продуктом, що сильно пилить, рекомендується підключення до системи знепилення — на сепараторі передбачені отвори для підключення — DN 50 — гладка труба
Матеріал ущільнення
Стандартно: ущільнення, що відповідає вимогам харчової промисловості
Опційно: за вимогами замовника
Додаткове функціональне оснащення
Футерування зносостійким поліуретаном
Електричні та пневматичні елементи керування для середовища ATEX 22
Перехідники для встановлення в трубопровід іншого діаметра
Введення в експлуатацію та навчання персоналу
Механічна обробка та зварні шви деталей
Механічна обробка
Уся механічна обробка виконується на верстатах власної виробничої бази із застосуванням власних машинобудівних технологій MAGSY CZ.
Зварні шви деталей
Виконуються відповідно до вимог чинних технологічних норм щодо зварювання нержавіючих матеріалів. Ретельний вихідний контроль зварних швів гарантує високу якість виготовлення.
Для чого підходить пластинчастий магнітний сепаратор MSP FAC?
Пластинчастий магнітний сепаратор MSP FAC підходить для виробництв, де потрібно автоматизовано видаляти феромагнітні домішки із сипких матеріалів, захищати технологічне обладнання або забезпечувати чистоту кінцевого продукту.
Захист виробничого обладнання
Уловлювання більших феромагнітних домішок і захист наступного обладнання виробничої лінії.
Чистота кінцевого продукту
Контроль продукту на ділянках, де потрібні висока якість сепарації та вловлювання дрібних феромагнітних домішок.
Як вибрати пластинчастий магнітний сепаратор MSP FAC?
Під час вибору важливо визначити, чи сепаратор має насамперед захищати виробниче обладнання, чи контролювати кінцевий продукт. Також потрібно врахувати тип магнітного осердя, трубопровідну систему, властивості матеріалу, вміст феромагнітних домішок, потребу в підключенні до центральної системи керування та умови експлуатації.
✓ захист обладнання або чистота продукту
✓ феритове або неодимове осердя
✓ трубопровідна система DN 150/200/250/300
✓ тип і сипкість матеріалу
✓ інтервал автоматичного очищення
✓ підключення до центральної системи керування
Звертайтеся до нас — ми вам порадимо!
Виготовлення на замовлення — наша перевага.
Ми допоможемо вам вибрати відповідне виконання пластинчастого магнітного сепаратора з урахуванням матеріалу, трубопровідної системи, необхідної якості сепарації та умов конкретного виробництва.
